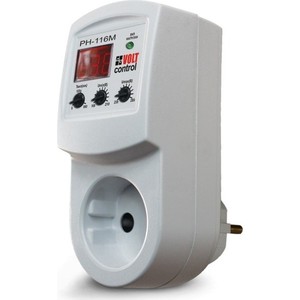

Стабилизатор напряжения NovaTek-Electro РН-116
Стабилизатор напряжения NovaTek-Electro РН-116

Стабилизатор напряжения NovaTek-Electro РН-116

Код: id102862
Под заказ
Количество розеток 1
Сравнение
Цена:
1 144руб
Цены и наличие актуальны на момент:
19:30 04.12.2016 (время московское)
В корзинуКупить в 1 клик В кредит
от 67руб/мес
Доставка: 250руб
В пункте выдачи: Бесплатно
РЕЛЕ НАПРЯЖЕНИЯ
  • 1 НАЗНАЧЕНИЕ
  • Реле напряжения РН-116 предназначено для отключения бытовой и промышленной
  • 1-фазной нагрузки 220 В, 50 Гц мощностью до 3,5 кВт (до 16 А) при недопустимых колебани-ях напряжения в сети с автоматическим повторным включением (в дальнейшем АПВ) после
  • восстановления параметров сети.
  • РН-116 индицирует действующее значение входного напряжения, состояние аварии и со-стояние выходного реле.

  • 1- трехразрядный семисегментный индикатор
  • 2- индикатор включения нагрузки
  • 3- регулировка максимального напряжения
  • 4- регулировка минимального напряжения
  • 5- регулировка времени АПВ
  • 6- выходные контакты
  • 7- входные контакты

2 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
  • Номинальное напряжение, В 220
  • Частота сети, Гц 47 – 65
  • Диапазон регулирования:
  • срабатывания по Umin, В 160 – 210
  • срабатывания по Umах, В 230 – 280
  • время автоматического повторного включения, с 5 –900
  • Фиксированное время срабатывания по Umах, с 1
  • Фиксированная задержка отключения по Umin, с 7
  • Фиксированное время при снижении напряжения ниже 145 В, с, не более 0,15
  • Фиксированное время срабатывания при повышении напряжения более 30 В
  • от уставки по Umах или при напряжении более 285 В, с, не более 0,15
  • Фиксированное время срабатывания при импульсном повышении напряжения
  • более 290 В при длительности импульса более 1,5 мс, с, не более 0,02
  • Максимальный коммутируемый ток (активной нагрузки), А, 16
  • Точность определения порога срабатывания по U, В до 3
  • Максимальное напряжение, при котором сохраняется работоспособность, В 400
  • Гистерезис (коэффициент возврата по напряжению), В, не менее
  • Диапазон рабочих температур, °С от -25 до + 40
  • Температура хранения, °С от -45 до + 70
  • Потребляемая мощность при номинальном напряжении , не более, Вт 5
  • Коммутационный ресурс выходных контактов:
  • под нагрузкой 16А, раз, не менее 100 тыс.
  • под нагрузкой 5А, раз, не менее 1 млн.
  • Габаритные размеры, мм, не более 125 х 58 х 87
  • Масса, кг, не более 0,150
  • Климатическое исполнение УХЛ 3.1

3 ПОДГОТОВКА К РАБОТЕ
  • 3.1 Установить с помощью ручек потенциометров, расположенных на лицевой панели,
  • значения максимального (Umax) и минимального (Umin) напряжения, при которых должно сра-батывать реле, а также время АПВ (Tвкл), в зависимости от того, какой прибор будет защи-щать реле (кондиционеры, холодильники и другие компрессорные приборы допускают по-вторное включение не менее, чем через 3-4 мин., другие приборы – согласно их инструкций
  • по эксплуатации).
  • 3.2 Подключить РН-116 к электрической сети и, при необходимости, установить уточнен-ные значения максимального и минимального напряжения, а также время АПВ. При враще-нии ручки потенциометра на индикатор выводится значение соответствующего параметра
  • одновременно с миганием точек.
  • 3.3 Подключить к выходным контактам РН-116 защищаемые устройства.

4 РАБОТА РЕЛЕ
  • Реле может находиться в следующих состояниях:
  • нормальной работы;
  • аварии по напряжению;
  • выдержки времени АПВ.
  • 4.1 Реле находится в состоянии нормальной работы, если контролируемое напряжение
  • находится в заданных пределах, и истекло время АПВ.
  • В этом состоянии реле нагрузки подключено к сети, непрерывно горит светодиод НА-ГРУЗКА, а на индикаторе отображается значение контролируемого напряжения.
  • 4.2 Если значение контролируемого напряжения выходит за пределы, заданные пользо-вателем, на время большее, чем указано в технических характеристиках, то реле переходит
  • в состояние аварии по напряжению.
  • В этом состоянии реле нагрузки отключается от сети, светодиод НАГРУЗКА не горит, а
  • на индикатор выводится значение контролируемого напряжения в мигающем режиме.
  • 4.3 После восстановления параметров напряжения, если не истекло время АПВ, реле
  • переходит в состояние индикации времени АПВ.
  • В этом состоянии на индикатор выводится время в секундах, оставшееся до перехода
  • реле в нормальное состояние, и горит точка в младшем разряде индикатора. После завер-шения времени повторного включения реле переходит в нормальный режим работы.
  • 4.4 Для исключения срабатывания реле при незначительных и/или кратковременных по-садках напряжения, предусмотрена фиксированная временная задержка при срабатывании
  • по минимальному напряжению.
  • В случае глубокого снижения напряжения (ниже 145 В) отключение происходит за 0,15 с.
  • При подаче напряжения питания на индикатор кратковременно выводится надпись
  • “StA”, а затем реле переходит в режим выдержки времени повторного включения.

5 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
  • Предприятие-изготовитель гарантирует безотказную работу реле РН-116 в течение три-дцати месяцев после даты продажи, при условии:
  • правильного подключения;
  • целостности пломбы ОТК изготовителя;
  • целостности корпуса, отсутствии следов вскрытия, трещин, сколов, прочее.

Стабилизатор напряжения NovaTek-Electro рh-116 необходим для защиты оборудования или электроприборов при запредельных колебаниях напряжения в электросети. Стабилизатор отключает фазную нагрузку и при стабилизации параметров электросети осуществляет повторное включение.

Преимущества стабилизатора напряжения NovaTek-Electro ph116

  • Дизайн. Стабилизатор напряжения «Нова Тек-Электро» выполнен из огнеупорного пластика белого цвета в виде «вилка-розетка».
  • Функциональность. Прибор запрограммирован на отключение бытовой нагрузки при нижнем пороге 160-210 В и верхнем 230-280 В. При этом существует возможность регулировки механизма отключения по достижении максимального или минимального значений, а также возобновления подключения после стабилизации параметров электросети.
  • Удобство использования. Стабилизатор устанавливается точечно для определенного прибора. Все параметры отображены на индикаторе, находящемся на панели реле напряжения. Вилка и розетка выполнены в соответствии с евростандартом.

Интернет-магазин «Техпорт» предлагает приобрести стабилизаторы по цене на уровне ниже розничных. Ознакомиться с техническими параметрами и отзывами пользователей можно на сайте магазина. Позвоните по телефонам отдела продаж, наши менеджеры оформят заказ и доставку в Москве и Московской области.


Количество розеток 1
Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию приборов без предварительного уведомления. Во избежание недоразумений при покупке приборов уточняйте информацию о комплектации, наличию и цене у продавцов. Вся информация на сайте носит справочный характер и не является публичной офертой.
